寧德二次灌漿,中鋁選擇奧泰利廠家

奧泰利牽手中鋁東南銅業(yè)有限公司寧德40萬(wàn)噸銅冶煉基地項(xiàng)目在福建省寧德市漳灣臨港工業(yè)區(qū)冶金產(chǎn)業(yè)園開(kāi)工。福建省領(lǐng)導(dǎo),中鋁公司黨組成員、副總經(jīng)理、中鋁股份總裁敖宏，中鋁公司黨組成員、副總經(jīng)理、中國(guó)銅業(yè)董事長(zhǎng)劉建平，寧德市委書(shū)記廖小軍、市長(zhǎng)隋軍出席項(xiàng)目開(kāi)工現(xiàn)場(chǎng)。奧泰利作為基建材料供應(yīng)商參加了此次儀式,也與項(xiàng)目負(fù)責(zé)人對(duì)接下面的合作事宜。

中國(guó)銅業(yè)相關(guān)負(fù)責(zé)人介紹了項(xiàng)目情況。項(xiàng)目設(shè)計(jì)單位、總承包單位代表分別作表態(tài)發(fā)言。劉建平宣布中鋁東南銅業(yè)有限公司寧德40萬(wàn)噸銅冶煉基地項(xiàng)目開(kāi)工。

下面就針對(duì)寧德中鋁項(xiàng)目二次灌漿所需要注意的事項(xiàng)進(jìn)行分析：

施工速度過(guò)快，搶工期使得灌漿料沒(méi)有得到好的養(yǎng)護(hù)，這些都是造成灌漿料開(kāi)裂的主要原因。那么如何確保養(yǎng)護(hù)措施合理、及時(shí)，杜絕灌漿料因拆模過(guò)早而受到影響，這些都是需要工程界重視的問(wèn)題。

目前大多數(shù)施工單位都存在一種這樣的想法，既然用了攪拌站的商品灌漿料，那么所有與灌漿料有關(guān)的質(zhì)量問(wèn)題都由攪拌站來(lái)負(fù)責(zé)。因此，對(duì)商品灌漿料的使用經(jīng)常是既不按規(guī)范施工也不按規(guī)范進(jìn)行養(yǎng)護(hù)。這是造成目前商品灌漿料開(kāi)裂多、投訴多、爭(zhēng)議多的主要因素，嚴(yán)重影響了工作質(zhì)量。

其實(shí)養(yǎng)護(hù)時(shí)間對(duì)控制商品灌漿料早起收縮的重要性。對(duì)不摻減水劑的普通灌漿料而言，早期收縮很小，早期的灑水養(yǎng)護(hù)主要是使水泥水化充分，保證灌漿料強(qiáng)度發(fā)展。因此，我國(guó)灌漿料結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范規(guī)定，灌漿料的起始養(yǎng)護(hù)時(shí)間是澆筑后12h以內(nèi)。

但對(duì)摻入高效減水劑的商品灌漿料來(lái)說(shuō)，初凝后8h內(nèi)的的收縮急劇增加，在實(shí)際工程中最易出現(xiàn)的版面裂縫也主要出現(xiàn)的板面裂縫也主要出現(xiàn)在灌漿料初凝后幾小時(shí)內(nèi)。所以掌握好起始養(yǎng)護(hù)時(shí)間是控制商品灌漿料早期收縮裂縫的關(guān)鍵，如果繼續(xù)按照澆筑后等12h在進(jìn)行灑水養(yǎng)護(hù)，就失去了控制早期收縮裂縫的最佳時(shí)間。

據(jù)了解，寧德40萬(wàn)噸銅冶煉基地項(xiàng)目總投資近50億元，建成投產(chǎn)后，年產(chǎn)值約166億元，可提供約1000個(gè)就業(yè)崗位。該項(xiàng)目是中鋁公司和福建省人民政府戰(zhàn)略合作的重點(diǎn)項(xiàng)目之一，同時(shí)也是中鋁公司、中國(guó)銅業(yè)積極投身“一帶一路”經(jīng)濟(jì)建設(shè)，大力實(shí)施“走出去”戰(zhàn)略，加快沿海布局、做強(qiáng)做大銅板塊的戰(zhàn)略性舉措。項(xiàng)目的開(kāi)工建設(shè)和成功運(yùn)營(yíng)，對(duì)于企地雙方加快推進(jìn)轉(zhuǎn)方式、調(diào)結(jié)構(gòu)、促轉(zhuǎn)型，實(shí)現(xiàn)優(yōu)勢(shì)互補(bǔ)、合作共贏，具有十分重要而深遠(yuǎn)的意義。

據(jù)悉，中鋁東南銅業(yè)將遵照中鋁公司黨組“四個(gè)講”“五個(gè)堅(jiān)守”等要求，本著對(duì)股東、對(duì)社會(huì)、對(duì)生態(tài)環(huán)境、對(duì)企業(yè)員工高度負(fù)責(zé)的態(tài)度，以“投資省、質(zhì)量?jī)?yōu)、速度快、環(huán)境好、盈利強(qiáng)”為工作主思路，以全面精準(zhǔn)管理理念統(tǒng)籌推進(jìn)項(xiàng)目建設(shè)，用“弱鳥(niǎo)先飛，滴水穿石”的精神將寧德40萬(wàn)噸銅冶煉基地項(xiàng)目打造成精品工程、廉潔工程。

據(jù)了解，寧德銅板帶箔項(xiàng)目是福建省與中鋁公司加快沿海產(chǎn)業(yè)布局的重點(diǎn)工程，是實(shí)現(xiàn)中鋁公司和福建省企地共贏的重要項(xiàng)目，占地面積350畝。項(xiàng)目建成后，將形成以壓延銅箔和高精度電子銅帶、高端青黃銅帶等為主要產(chǎn)品，年生產(chǎn)能力8.5萬(wàn)噸的規(guī)模。項(xiàng)目建設(shè)預(yù)計(jì)投資14.7億元，年產(chǎn)值60億元，其產(chǎn)品可廣泛應(yīng)用于航空、航天等高技術(shù)領(lǐng)域，將為寧德市經(jīng)濟(jì)社會(huì)發(fā)展注入新動(dòng)力，增添新力量。

項(xiàng)目奠基后，葛紅林一行在寧德市主要領(lǐng)導(dǎo)陪同下，參觀了寧德安波電機(jī)集團(tuán)有限公司和福建亞南集團(tuán)。據(jù)悉，寧德安波電機(jī)集團(tuán)有限公司是國(guó)家高新技術(shù)企業(yè)，中國(guó)三大鋁殼電機(jī)制造商，中國(guó)中小電機(jī)之都龍頭企業(yè)。福建亞南集團(tuán)是全球領(lǐng)先的系統(tǒng)電力解決方案供應(yīng)商。

施工方法一、灌漿施工前應(yīng)準(zhǔn)備攪拌機(jī)具、灌漿設(shè)備、模板及養(yǎng)護(hù)物品。

二次灌漿時(shí)，模板與設(shè)備底座四周的水平距離宜控制在100mm左右；模板頂部標(biāo)高應(yīng)不低于設(shè)備底座上表面50mm。

混凝土結(jié)構(gòu)改造加固時(shí)，模板支護(hù)應(yīng)留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過(guò)1000mm。

水泥基灌漿材料拌和時(shí)，應(yīng)按照產(chǎn)品要求的用水量加水。宜采用機(jī)械拌和。拌和時(shí)宜先加入2/3的水拌和約3min，然后加入剩余水量拌和直至均勻，拌和地點(diǎn)宜靠近灌漿地點(diǎn)。四、地腳螺栓錨固灌漿：

⑴地腳螺栓成孔時(shí)，螺栓孔壁粗糙，應(yīng)將孔內(nèi)清理干凈，不得有浮灰、油污等雜質(zhì)，灌漿前用水浸泡8～12h，清除孔內(nèi)積炎。

⑵灌漿前應(yīng)清除地腳螺栓表面的油污和鐵銹。

⑶將拌和好的水泥基灌漿材料灌入螺栓孔內(nèi)時(shí)，可根據(jù)需要調(diào)整螺栓的位置。灌漿過(guò)程中嚴(yán)禁振搗，可適當(dāng)插搗，灌漿結(jié)束后不得再次調(diào)整螺栓。五、設(shè)備基礎(chǔ)二次灌漿：

⑴灌漿前，應(yīng)將與灌漿材料接觸的設(shè)備底板和混凝土基礎(chǔ)表面清理干凈，不得有松動(dòng)的碎石、浮漿、浮灰、油污、蠟質(zhì)等。灌漿前24h，基礎(chǔ)混凝土表面應(yīng)充分潤(rùn)濕，灌漿前1h，清除積水。

⑵二次灌漿時(shí)，應(yīng)從一側(cè)進(jìn)行灌漿，直到從另一側(cè)溢出為止，不得從相對(duì)兩側(cè)同時(shí)進(jìn)行灌漿。灌漿開(kāi)始后，必須連續(xù)進(jìn)行，并盡可能縮短灌漿時(shí)間。

⑶軌道基礎(chǔ)或灌漿距離較長(zhǎng)時(shí)，視實(shí)際工程情況可分段施工，每段長(zhǎng)度不應(yīng)超過(guò)5米。如設(shè)備底板具有復(fù)雜結(jié)構(gòu)，宜采用壓力灌漿。

⑷在灌漿過(guò)程中嚴(yán)禁振搗，必要時(shí)可采用灌漿助推器，助推器沿漿體流動(dòng)方向的底療推動(dòng)灌漿材料，嚴(yán)禁從灌漿層的中、上部推動(dòng)。

⑸設(shè)備基礎(chǔ)灌漿完畢后，宜在灌漿料初凝后沿底板邊緣向外地人切45°斜角（如圖），如無(wú)法進(jìn)行切邊處理的，應(yīng)在初凝后用抹刀將灌漿層表面壓光。

混凝土結(jié)構(gòu)改造和加固灌漿：

⑴水泥基灌漿材料接觸的混凝土表面應(yīng)充分鑿毛。

⑵混凝土結(jié)構(gòu)缺陷修補(bǔ)，應(yīng)剔除酥松的混凝土并使其露出鋼筋，將修補(bǔ)區(qū)域邊緣切成垂直形狀。

⑶灌漿前應(yīng)清除所有有碎石、粉塵或其它雜物，并濕潤(rùn)基層混凝土表面。

⑷將拌和均勻的灌漿料灌入模板中并適當(dāng)敲擊模板。

⑸灌漿層厚度大于150mm時(shí)，應(yīng)采取相關(guān)措施，防止產(chǎn)生溫度裂縫

施工養(yǎng)護(hù)措施：

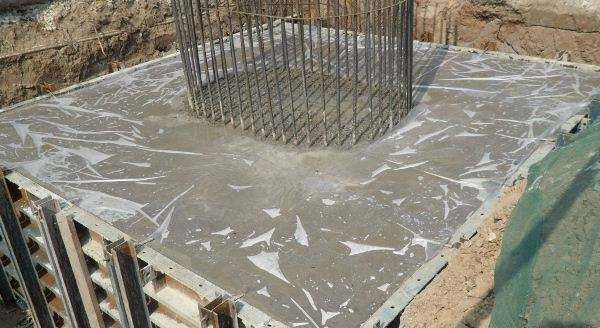

⑴灌漿時(shí)，日平均勻溫度不應(yīng)低于5℃，灌漿完畢后裸露部分應(yīng)及時(shí)噴灑養(yǎng)護(hù)劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤(rùn)。采用塑料薄膜覆蓋時(shí)，水泥基灌漿材料的裸露表面應(yīng)覆蓋嚴(yán)密，保持塑料薄膜內(nèi)有凝結(jié)水。灌漿料表面不便澆水時(shí)，可噴灑養(yǎng)護(hù)劑。

⑵應(yīng)保持灌漿材料處于濕潤(rùn)狀態(tài)，養(yǎng)護(hù)時(shí)間不得少于7d。

⑶當(dāng)采用快凝快硬型水泥基灌漿材料時(shí),養(yǎng)護(hù)措施應(yīng)根據(jù)產(chǎn)品要求的方法執(zhí)行。

⑷冬季施工，工程對(duì)強(qiáng)度增長(zhǎng)無(wú)特殊要求時(shí)，灌漿完畢后裸露部分應(yīng)及時(shí)覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護(hù)溫度不應(yīng)低于5℃。在負(fù)溫度條件養(yǎng)護(hù)時(shí)不得澆水。

⑸拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時(shí)，應(yīng)采用保溫材料覆蓋養(yǎng)護(hù)。  ⑹如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強(qiáng)度增長(zhǎng)時(shí)，可采用人工加熱養(yǎng)護(hù)方式；養(yǎng)護(hù)措施應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《建筑工程冬期施工規(guī)程》JGJ104的有關(guān)規(guī)定。

我們也要感謝中國(guó)鋁業(yè)，兩家公司達(dá)成共識(shí)，一帶一路上我們奧泰利始終走早前面的，致力于讓建筑更安全是奧泰利的使命。

<<  返回列表
